前言
1.問(wèn)：骨組織脫水需要注意什么？
答：因骨組織基本由組織間隙，結(jié)締組織、髓腔組織、松質(zhì)骨和皮質(zhì)骨等部分組成，軟硬相間，結(jié)構(gòu)比較復(fù)雜，同時(shí)骨組織中皮質(zhì)骨硬度比較大，組織比較致密。因此對(duì)骨組織進(jìn)行脫水時(shí)要注意，一方面要由低濃度酒精開始脫水，比如從40%或50%的濃度開始，且在脫水時(shí)盡量不使用無(wú)水乙醇等強(qiáng)脫水劑，因這些脫水劑使用后會(huì)增加骨組織的硬度，在經(jīng)二甲苯等透明劑透明后，使骨組織的硬度更大，不利于制片。另一方面，建議對(duì)于以皮質(zhì)骨為主的骨組織透明時(shí)，使用收縮性稍弱的脫水劑，如正丁醇、氯仿等可以兼顧脫水、透明雙重作用的透明劑代替二甲苯，效果會(huì)更好。

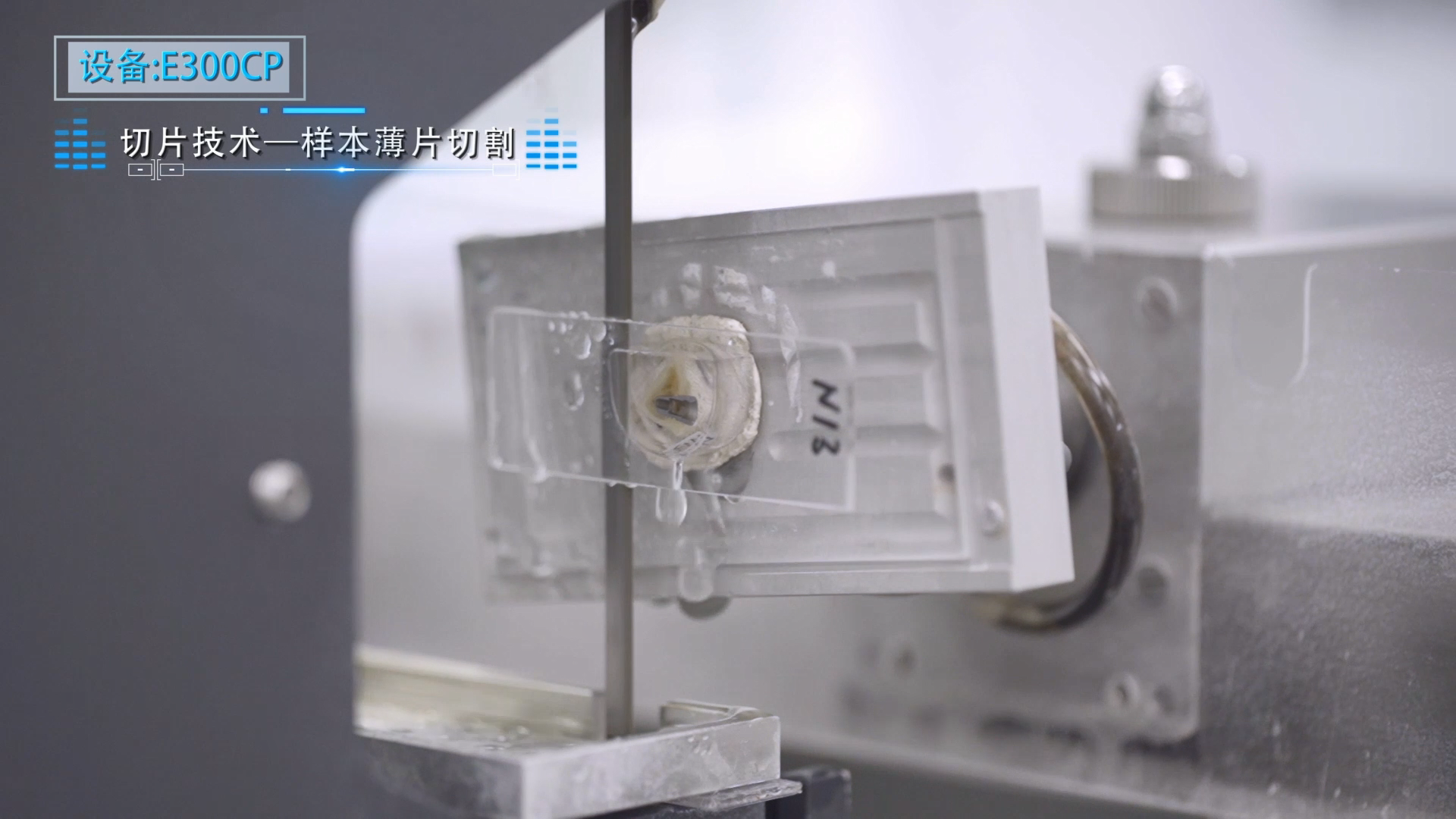

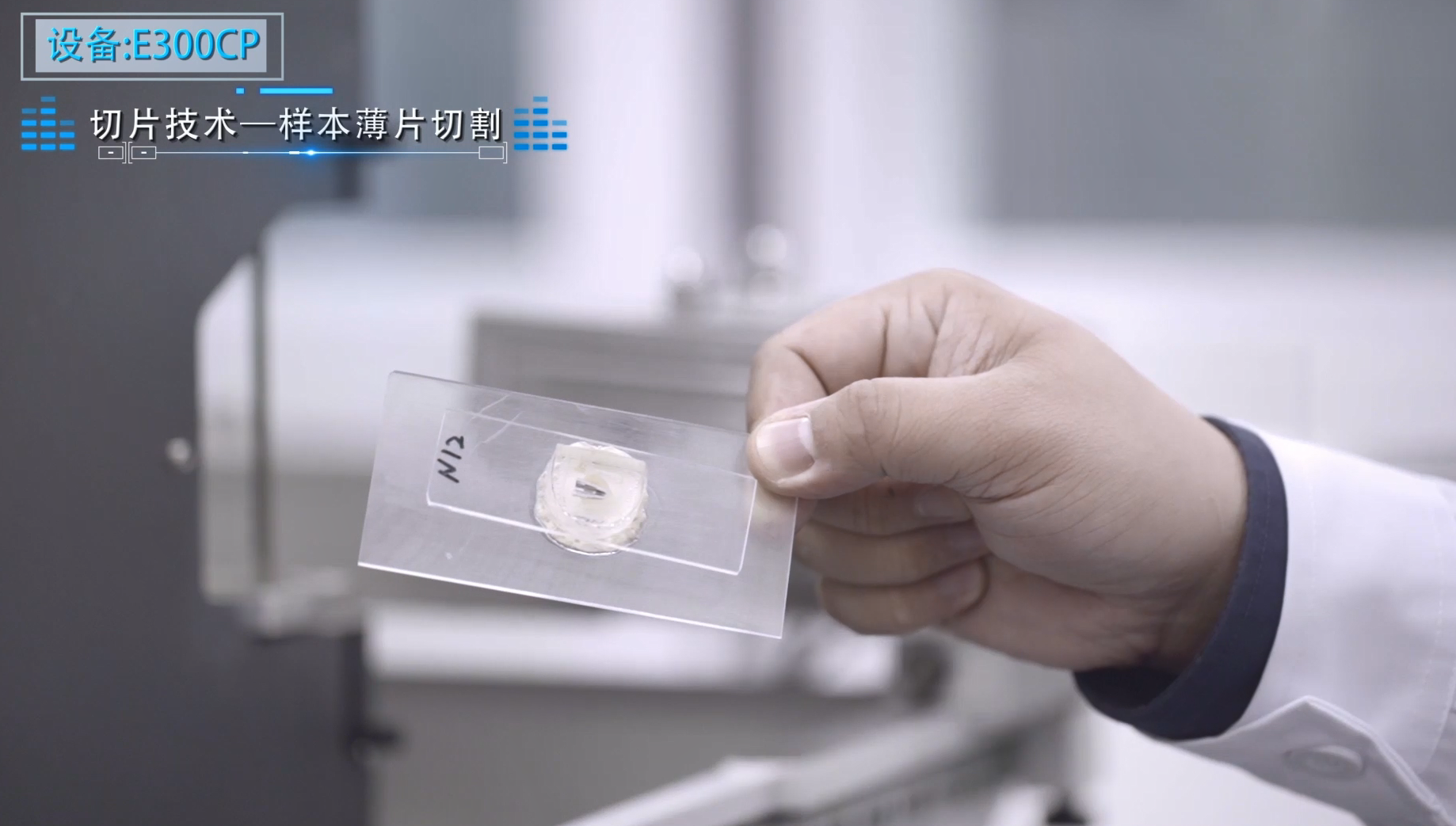

2.問(wèn)：硬組織磨片實(shí)驗(yàn)周期及厚度？
答：硬組織磨片的一般制作周期為2-3個(gè)月，有些小組織因脫水時(shí)間較短，一個(gè)半月可以完成制片。但對(duì)于大塊組織，或含有較大植體的樣本制作時(shí)間需要加長(zhǎng)。硬組織切磨片一般采用樹脂包埋，制片厚度在25微米左右。
3.問(wèn)：為什么硬組織磨片制作周期較長(zhǎng)？
答：因制作硬組織切磨片，組織不能脫鈣，且多數(shù)都含有植入材料，厚度較一般脫鈣骨要厚，因此其脫水及浸潤(rùn)時(shí)間會(huì)比脫鈣骨組織要長(zhǎng)。另外，制作硬組織切磨片，工序較多，要求較高，且有些植入材料因其硬度或韌性較大，切磨時(shí)間會(huì)延長(zhǎng)。而普通石蠟切片，因其硬度已很小，一般包埋好的組織每塊半小時(shí)就可以完成制片。所以硬組織切磨片與普通石蠟切片在處理及制片流程上有較大差別，使得硬組織切磨片的制作周期較長(zhǎng)。但如人為的加快或縮短制作和處理周期，會(huì)極大影響最終的制片質(zhì)量。
4.問(wèn)：哪些標(biāo)本可以制作硬組織切磨片？
答：應(yīng)該說(shuō)，對(duì)于含有金屬、陶瓷、塑料、纖維、成骨材料、帶金屬支架血管，不能脫鈣的骨組織、牙齒等標(biāo)本都需制作硬組織切磨片。這些材料在植入組織后因其實(shí)驗(yàn)整體性研究的要求，不能從組織內(nèi)取出植體后再脫鈣，且有些材料在取出后會(huì)導(dǎo)致組織的碎裂，所以必須通過(guò)制作帶植體的切磨片，并進(jìn)行相關(guān)染色來(lái)完成組織結(jié)果的觀察。
5.問(wèn)：組織植入材料有哪些特殊材質(zhì)，都有什么特點(diǎn)？
答：（１）純鈦材料因其粘性較大，在切割時(shí)會(huì)發(fā)生震動(dòng)，使植體與組織發(fā)生分離，因此切片時(shí)速度不要太快；
（２）對(duì)于鎂或鎂合金材料，因其金屬活潑性，在使用酸性染色劑染色時(shí)，植入材料會(huì)發(fā)生部分或全部溶解，出現(xiàn)植體變小或者植體消失，因此多采用一些不含酸的染色劑，如甲苯胺蘭、亞甲基藍(lán)酸性品紅、VG等染色方法；
（３）二氧化鋯、碳化硅等材料因過(guò)于堅(jiān)硬，制作磨片周期較長(zhǎng)，且費(fèi)用較高。
（４）有些高分子復(fù)合材料，因其合成試劑與部分脫水、透明或浸潤(rùn)試劑發(fā)生反應(yīng)，在脫水處理過(guò)程中發(fā)生材料的部分或全部溶解。因此，對(duì)于含有此類植入材料的組織，最好提前對(duì)材料做預(yù)試驗(yàn)，選擇合適的脫水劑，避免造成樣本損失。
技術(shù)服務(wù)咨詢 步經(jīng)理 18910422384
官方微信艾佧科技（北京）有限公司 地址：北京市經(jīng)濟(jì)技術(shù)開發(fā)區(qū)地盛南街1號(hào)1幢3041室
2020@ 艾佧科技（北京）有限公司 京ICP備10236589號(hào)
